Determine os níveis de proteção exigidos para todo o tipo de estruturas
O que é a análise de risco?
A análise de risco avalia a necessidade de proteção de um edifício contra descargas atmosféricas. Esta necessidade é determinada por inúmeros parâmetros, incluindo a densidade de descargas atmosféricas da zona em questão, o tipo de estrutura e suas dimensões, o perigo de impacto, perigo de incêndio, entre outros. O resultado da análise de risco dita se há a necessidade de instalação de um sistema de proteção contra descargas atmosféricas, e em caso afirmativo qual o nível de proteção mínimo a adotar. Em função deste terão de ser aplicadas medidas de proteção, de acordo com a NP 4426:2013 e IEC 62305-3.
Solução BProtec® para Análise de Risco
O nosso software de Análise de Risco de Descargas Atmosféricas (ARDA) calcula de forma intuitiva os vários riscos associados às descargas atmosféricas, nomeadamente os riscos de perda de vida humana e falha da continuidade dos serviços internos. Os cálculos são baseados na norma internacional IEC 62305-2. Várias recomendações surgem da análise: não há necessidade de proteção, necessidade de proteção contra efeitos diretos e/ou indiretos, nível de proteção a aplicar.
Calcule o risco e frequência de falhas
O software BProtec permitir-lhe-á estudar o risco e frequência identificados pela norma IEC 62305-2.
R: Componente de risco referente a perda de vidas e danos físicos.
F: Componente referente à Frequência de Danos aos sistemas da estrutura a proteger.
Fatores de risco considerados no cálculo
Superfície de exposição
Dependendo da superfície e altura do local analisado, o resultado da análise de risco será modificado.
Risco de incêndio
Depende, por exemplo, dos materiais armazenados, das medidas de combate a incêndios existentes, da localização dos serviços de emergência, etc.
Frequência de pessoas
A frequência de utilização do espaço e risco associado ao tipo de utilização do edifício
Serviços
Os cabos e tubagens de entrada representam um risco de sobretensões, especialmente se estiverem expostos.
Impactos ambientais
Riscos de efeitos e poluições ambientais resultantes dos danos estruturais.
Densidade de Descarga Nuvem-Chão
Obviamente, a exposição a descargas atmosféricas é um fator muito importante na análise de risco.

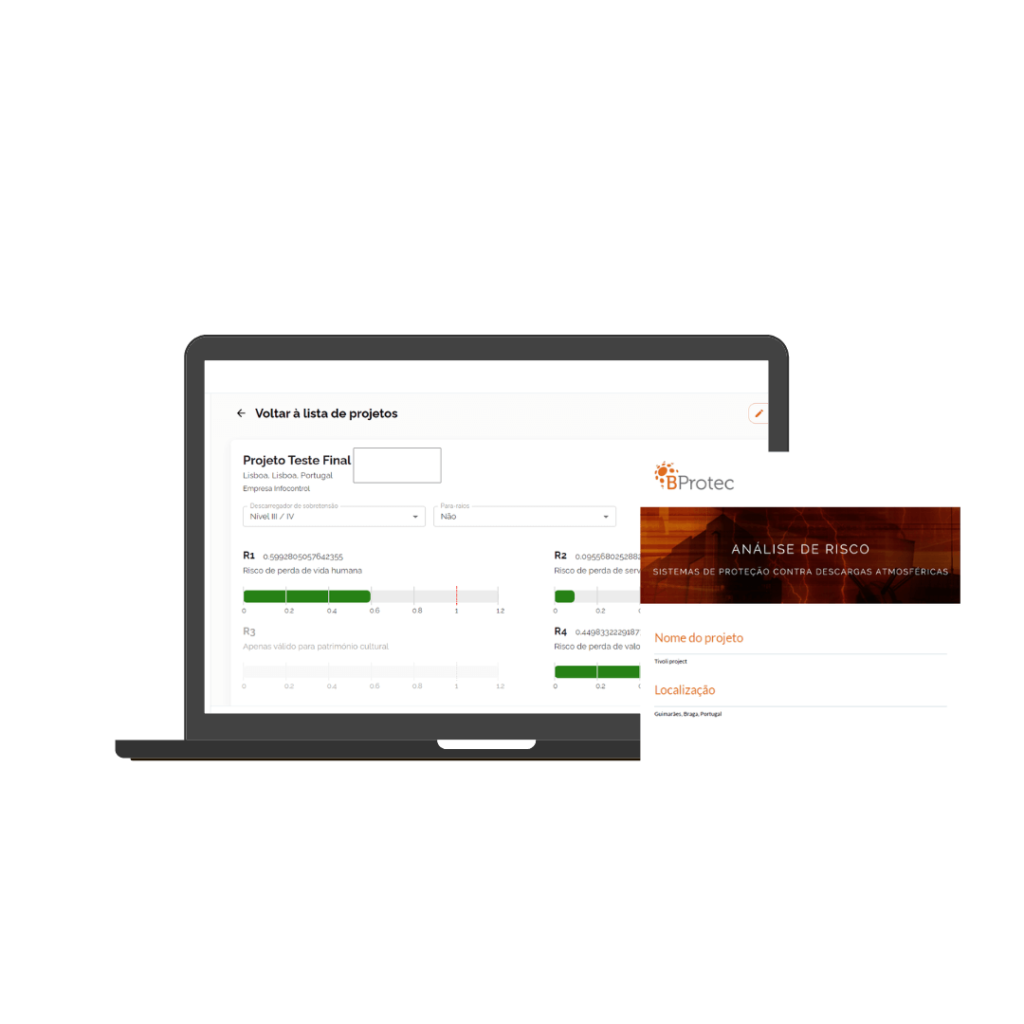

Relatórios completos e de qualidade
Depois de concluída a sua análise de risco utilizando o software BProtec, os cálculos e os resultados poderão ser exportados para um ficheiro .pdf. Esta é a ferramenta perfeita para emitir relatórios de análise de risco para apoio aos seus projetos.
Tutorial
Saiba como utilizar a nossa ferramenta de análise de risco.
Registo e Login
- Aceda à plataforma ARDA BProtec em arda.bprotec.com.
- Se ainda não tiver uma conta, faça o seu registo. Clique em “ainda não está registado?”. Preencha os dados solicitados. Todos os campos são de preenchimento obrigatório.
- Ao preencher o NIF da empresa, caso ainda não exista qualquer registo efetuado com esse NIF, ser-lhe-á solicitado que preencha os dados da empresa. Caso já exista algum registo com esse NIF, a plataforma assume automaticamente o nome da empresa.
- Quando finalizar este processo, a Infocontrol irá validar o seu pedido de registo. Quando receber o nosso e-mail a confirmar o registo, pode aceder à plataforma e começar a utilizá-la.
Novo Projeto | Novo cálculo
- Na sua área pessoal, a página inicial é a página dos projetos.
- Clique no botão “Criar”. Preencha os dados do projeto (nome, tipo de projeto, etc.) e guarde.
- Novamente na página dos projetos, verá que o projeto que criou já se encontra aí. Clique no mesmo, abrindo uma nova página, onde poderá criar um ou mais cálculos de análise de risco associados a esse projeto.
- Basta clicar no botão “Novo cálculo” para começar a realizar a sua análise de risco.
Passo 1. Dados geográficos
Neste passo, são definidas as propriedades envolventes do espaço a proteger/estudar. Neste ecrã poderá também dar um nome ao seu cálculo (opcional).Preencha todos os campos:
- Tipo de solo: as propriedades do solo vão definir a resistência elétrica que determina as tensões de passo na eventualidade de uma descarga. Se desconhecer qual o tipo de solo, selecionar o mais comum: agricultura ou cimento).
- Localização da estrutura: a altura dos objetos envolventes afeta a probabilidade de descarga no espaço a proteger/estudar. Uma estrutura é considerada isolada se não existirem outras estruturas a menos de 3 vezes a altura da estrutura a proteger/estudar.
- Área geográfica: é utilizada para definir o índice ceráunico, que é o número de descargas por km²/ano.
- Índice ceráunico: este índice é definido automaticamente de acordo com a área geográfica selecionada. No entanto, pode colocar um valor manualmente.
Passo 2. Formato da estrutura
O formato da estrutura vem definir a volumetria a proteger/estudar.
- Formato da estrutura: estruturas complexas = estruturas com torres ou outros elementos que se destaquem em altura.
- Largura
- Comprimento
- Altura máxima: indicar a altura em estruturas retangulares. Indicar a altura do maior edifício em estruturas complexas.
Passo 3. Tipo de estrutura
O tipo de estrutura caracteriza o tipo de utilização e as medidas de proteção existentes.
- Risco estrutural
- Proteção contra incêndio: Opção “extintores de incêndio e rotas protegidas” – se existirem extintores, instalações de extinção fixas ligadas manualmente, bocas-de-incêndio, compartimentos estanques, vias de evacuação protegidas. Opção “sistema automático de extinção e alarme” – se existirem instalações de extinção fixas automáticas, instalações de alarme automáticos (com proteção contra sobretensões e se os bombeiros podem intervir em menos de 10 minutos).
- Risco de incêndio: identifica a densidade da energia inflamável. Se disponível, verificar as Medidas de Autoproteção do edifício para identificar a opção correta. Se não as Medidas de Autoproteção não estiverem disponíveis, considerar que divisões equipadas com mobília de madeira e/ou grandes quantidades de papel representam um risco “Elevado”.
- Fator de pânico/evacuação: sempre que existe concentração de pessoas, existe um nível de pânico associado à evacuação.
Nível baixo de pânico – estruturas com concentração inferior a 100 pessoas. Nível médio de pânico – estrutura destinada a eventos com presença de pessoas entre os 100 e 1000. Dificuldades de evacuação – estruturas com pessoas com pouca mobilidade, hospitais, creches… Nível alto de pânico – estrutura destinada a eventos com presença de mais de 1000 pessoas.
- Presença de animais
- Tipo de utilização
- Número de pessoas na zona a proteger: se disponível, utilizar o efetivo definido nas Medidas de Autoproteção do edifício.
- N.º de horas de utilização por ano: Valor máximo = 8760 (24h dia x 7 dias x 52 semanas)
Passo 4. Serviços e energia
Define as características das linhas de alimentação, dado que estas podem ser usadas para propagar uma descarga atmosférica para o interior da instalação.
- Serviços de abastecimento
- Fator da instalação: referente à linha de alimentação
- Fator de tipo de linha: considerar BT quando à um quadro BT à entrada (quadro coluna). Considerar AT quando a alimentação é feita por uma linha de MT ou AT transformada em BT por um PT.
- Comprimento da linha de alimentação: se desconhecer este valor, colocar 1000 (m).
Passo 5. Custos de análise (opcional)
Define as características das linhas de alimentação, dado que estas podem ser usadas para propagar uma descarga atmosférica para o interior da instalação.
- Serviços de abastecimento
- Fator da instalação: referente à linha de alimentação
- Fator de tipo de linha: considerar BT quando à um quadro BT à entrada (quadro coluna). Considerar AT quando a alimentação é feita por uma linha de MT ou AT transformada em BT por um PT.
- Comprimento da linha de alimentação: se desconhecer este valor, colocar 1000 (m).
